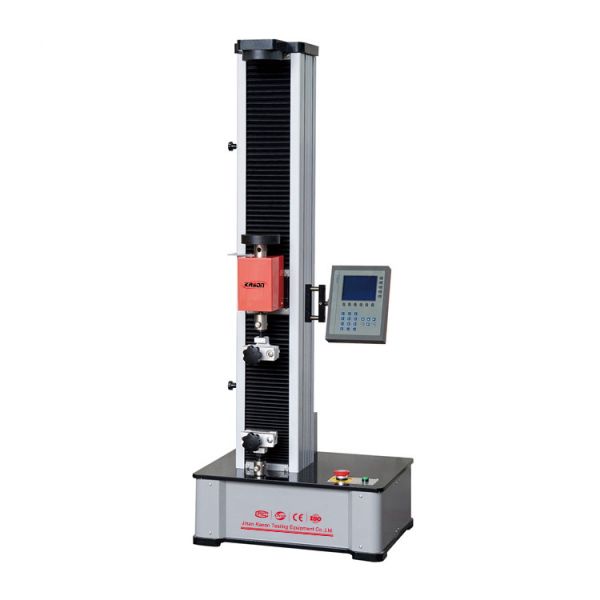

數顯式彈簧拉壓試驗機

產品分類：彈簧拉壓試驗機

產品概述：該系列產品采用電動加載減速系統減速后帶動精密滾珠絲杠副加載，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。本機無污染、噪音低，效率高，具有比較寬的調速范圍，完全符合國家及國際相關標準的要求。

數顯式彈簧拉壓試驗機該系列產品采用電動加載減速系統減速后帶動精密滾珠絲杠副加載，實現了數據采集和控制過程的

全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧

的拉力、壓力、位移、剛度等強度試驗和分析。本機無污染、噪音低，效率高，具有比較寬的調速范圍，完全符合國家及國

際相關標準的要求。該機廣泛應用于航空航天、機械制造、彈簧生產企業、家電等行業的彈簧檢驗及分析，是科研院校、大

專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

數顯式彈簧拉壓試驗機

? 試驗機主機

u 自動校準、自動標定：系統可自動實現示值準確度的標定；

u 自動停機：試樣破壞后，移動橫梁自動停止移動；

u 自動顯示：可顯示彈簧力值與高度、力值與變形2種變化曲線，便于分析；

u 一點或者多點測試：可預設標準值、上下偏差，自動判斷彈簧是否合格，高于標準值還是低標準值；

u 可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度；

u 自動返回：試驗完成后試驗機移動橫梁自動返回到試驗初始位置；

u 破斷判斷:試樣斷裂后,移動橫梁自動停止移動；

u 限位保護:具有機械和程控兩級限位保護功能；

u 過載保護：當負荷超過額定值的3～5%時設備自動停止工作。

數顯式彈簧拉壓試驗機技術參數

產品型號	TLS-005	TLS-01	TLS-02	TLS-05	TLS-1	TLS-2	TLS-3	TLS-5
試驗力（N)	50	100	200	500	1000	2000	3000	5000
主機結構型式	單臂式雙空間機型（下拉，上壓）
控制方式	微型計算機控制
準確度等級	1 級
試驗力測量范圍 (F·S)	2%～100%F·S（內外不分檔）
試驗力示值相對誤差	≤±1%%
位移示值相對誤差	≤±1%
位移顯示分辨力	0.01mm
變形示值誤差	≤±（50+0.15L）um
速度調節范圍	0.05-500mm/min（無級調速）
速度相對誤差	≤±1%
有效拉伸空間	標準型600mm加高型850mm
有效壓縮空間	標準型600mm加高型850mm
壓盤直徑	110mm
上下壓盤平行度	≤0.05mm
主機電源	AC220V±10%，50Hz
試驗機尺寸	550×400×1600mm
重量	約100kg
